Торцювальні верстати ВТБП

Торцювальні верстати ВТБП

Верстати для поперечного розкрою пиломатеріалів. Використовуються на більшості лісопильних підприємтв та цехів з виготовлення палетної заготовки

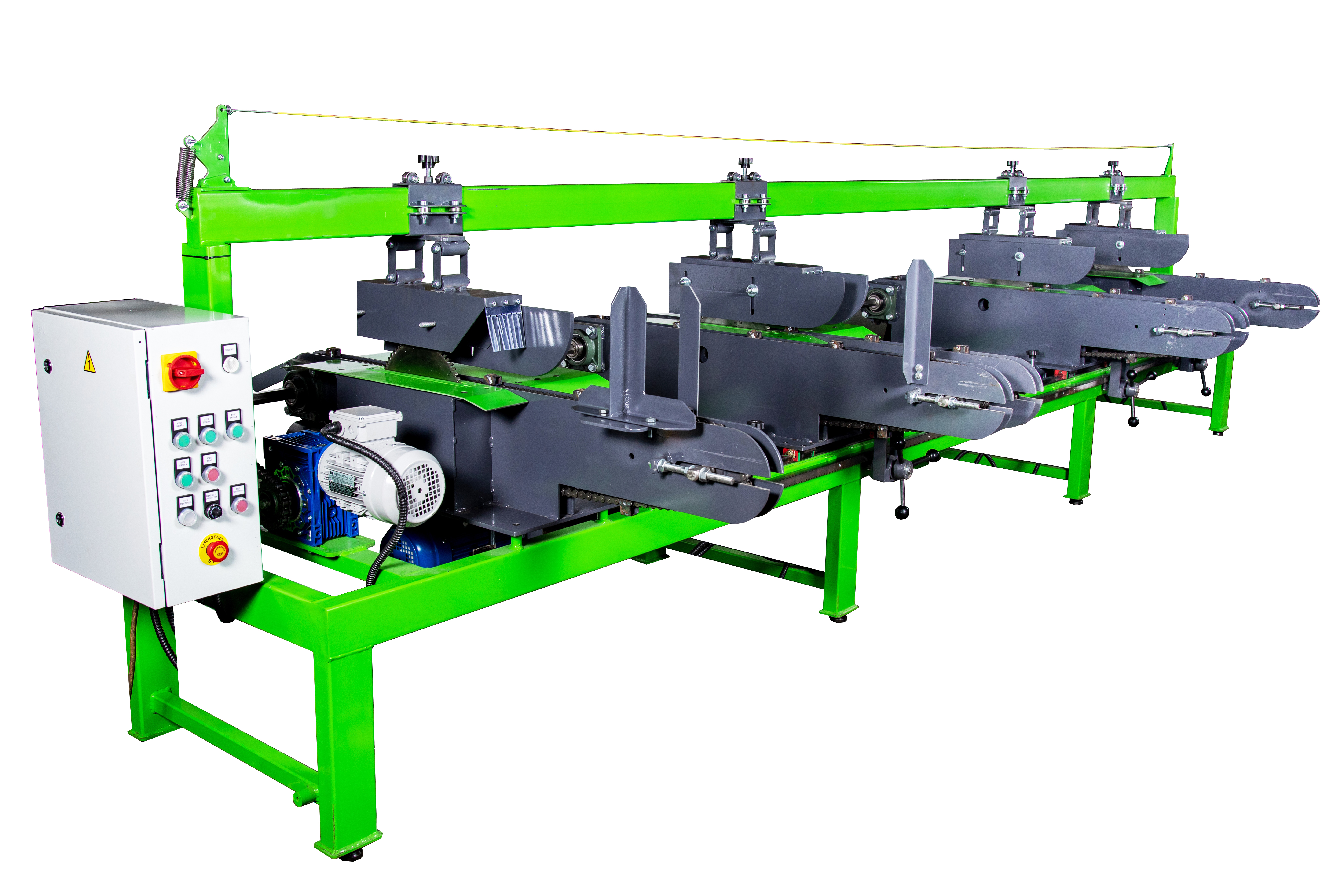

Даний розділ містить інформацію про торцювально-форматувальні, багатопильні верстати прохідного типу, серії ВТБП, що використовуються для поперечного розтину пиломатеріалів для вирівнювання довжини існуючого пиломатеріалу (вирівнювання торців).  Верстати ВТБП здатні обробляти дошки та бруски з високою точністю (до 0,5мм). Увесь процес торцювання пиломатеріалу  за один прохід через 2-6 пильних вузла.

Дані верстати використовується на підприємствах з виготовлення палетної заготовки як частина лінії так і як окреме обладнання для форматування пиломатеріалів перед пакуванням.
Одним з різновидів даного типу мультиторцовок є потужніші моделі з більшою висотою пропилу, що використовуються в лісопиляльних лініях для розкрою плахи перед багатопильним верстатом. Дана схема розміщення обладнання дозволяє збільшити вихід пиломатеріалів за рахунок зменшення кривизни напівбруса.

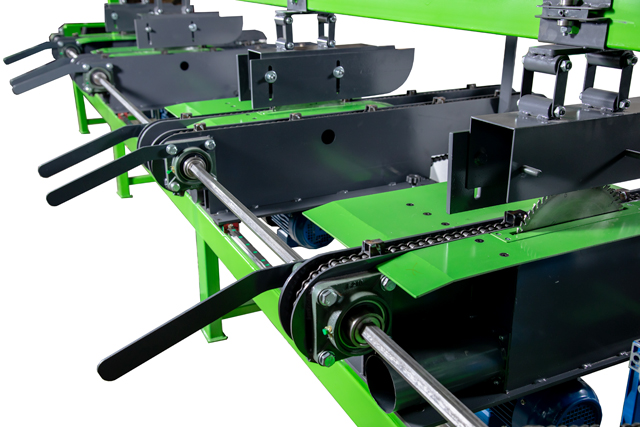

Наше підприємство постійно розвивається, випускає нові моделі торцювальних верстатів та вдосконалює наявні, і тому можемо сказати, що клієнти задоволені нашими рішеннями, що до використання високоточних комплектуючих, зокрема лінійних підшипників для переміщення пильних вузлів, механізму фіксації дошки в зоні різання, використання алюмінієвого сплаву для виготовлення столів, механізму притискання пиломатеріалу та його переміщення.

Основними перевагами нашого обладнання є:
  • швидке та точне (90град.) калібрування пиломатеріалу;
  • висока продуктивність;
  • якість пропилу.
  • простота в експлуатації;
  • комплектуючі деталі провідних європейських брендів;
  • комплектація верстата пильними дисками італійського виробника;

Порівняльна таблиця за моделями:


ВТБП-
2/300-1,2
ВТБП-
3/300-3
ВТБП-
4/350-4
ВТБП-
6/450-6
Макс. відстань між крайніми пилками, мм
1300 3100 4100 6100
Мін. відстань між пилками, мм
600 600 600 700
Макс. висота пропилу, мм
50 50 100 150
Продуктивність, м3/год
до 5 до 7 до 7 до 15
Діаметр пильних дисків, мм
300 300 350 450
Ел. потужність основних двигунів, кВт
2х3,0 3х3,0 4х4,0 6х5,5
Орієнтовна маса, кг
450 700 950 1200

Відео:

Особливості комплектації:

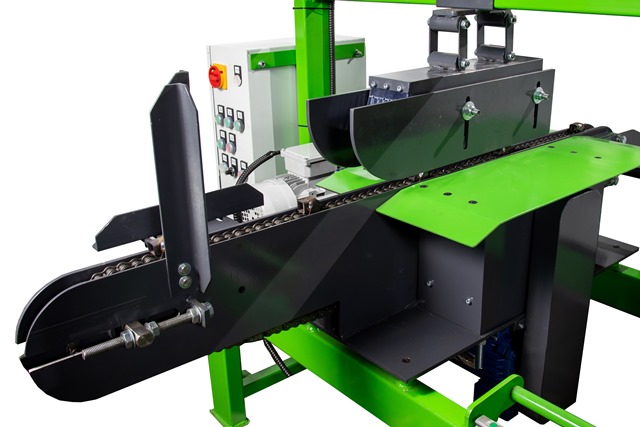

  • потужна зварна рамна конструкція;

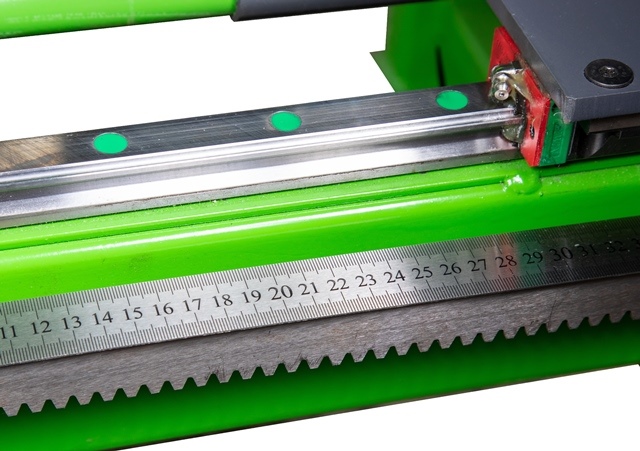

  • рельсові напрямні підшипники для точного переміщення пильних вузлів;
  • шестерінчаста пара для ручного привода механізму переміщення пильних вузлів;
  • покажчик розміру між сусідніми пильними диками;
  • надійний фіксатор пильного вузла;

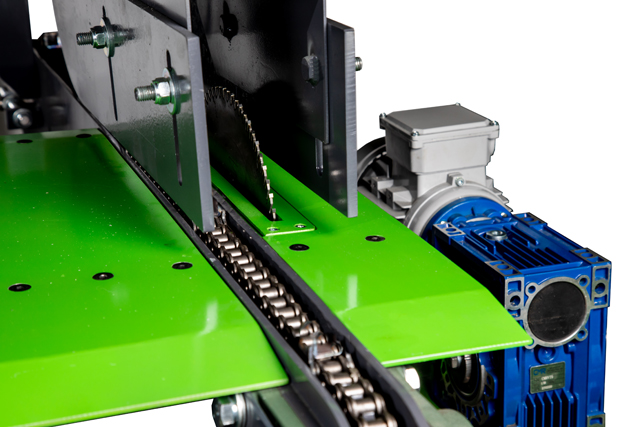

  • алюмінієві столи чи алюмінієві вставки для захисту пильного диска;
  • пильні диски іноземного виробника.

Опції:

  • касета для завантаження пачки пиломатеріалу;
  • роликовий стіл для розміщення торцовки в лінії;
  • зміна потужності електродвигунів;
  • зміна комплектуючих електрошафи;
  • можливість комплектації механізмом базування пиломатеріалу;
  • транспортер відведення кускових відходів;
  • транспортер відведення готового пиломатеріалу
